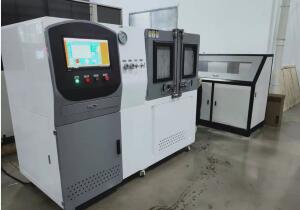

製動管高溫脈衝(chong) 試驗機/刹車管壓力脈衝(chong) 試驗機
瀏覽：次 2021-09-28 13:40:31
標題：製動管高溫脈衝(chong) 試驗機/刹車管壓力脈衝(chong) 試驗機
一、適用範圍：
製動管高溫脈衝(chong) 試驗機/刹車管壓力脈衝(chong) 試驗機介質為(wei) 液體(ti) ，油脂/製動液等液體(ti) 介質，按照標準中要求的“在承受 150 次脈衝(chong) 無泄漏之後製動軟管組合件應在 27.6 MPa 壓力下保持 2 min而不出現泄漏也不應在低於(yu) 34.5 MPa 壓力下出現爆破。” 壓力0~15mpa，內(nei) 置壓力脈衝(chong) 發生器，實現低於(yu) 壓力的自動控製和自動設定，主要適用於(yu) 泵體(ti) ，殼體(ti) ，管件、冷凝器，散熱器，空調儲(chu) 罐等壓力管道的壓力循環，脈衝(chong) 壓力檢測，備配有18luck新利体育旗舰厅（濟南）數據處理軟件，可以電腦顯示壓力曲線，記錄整個(ge) 試驗過程數據，打印報告。能夠有效對測試產(chan) 品質量/壽命的分析和判斷。
二、詳細要求
脈衝(chong) 試驗壓力：0-15Mpa（可以調節）
壓力控製精度：0.5%FS
脈衝(chong) 循環頻率：0.5~1hz
介質溫度：≤50℃
脈衝(chong) 實驗介質：液壓油/清水
液壓控製係統：循環泵、脈衝(chong) 發生器；
試驗櫃：主要用於(yu) 安裝待試驗的被測件
電器控製櫃及測試係統：啟動按鈕和儀(yi) 表均安裝在操縱台上，便於(yu) 集中控製和監測情況，係統可以采集試驗壓力波形、試驗次 數、脈衝(chong) 頻率等參數且具備報表輸出功能，並有故障通告功能。
標準中執行測試內(nei) 容：
在承受 150 次脈衝(chong) 無泄漏之後製動軟管組合件應在 27.6 MPa 壓力下保持 2 min而不出現
泄漏也不應在低於(yu) 34.5 MPa 壓力下出現爆破。
6.12.2 試驗裝置
6.12.2.1 壓力循環裝置應能施加 11 MPa 壓力並應能自動控製加壓/泄壓周期。
6.12.2.2 一個(ge) 具有合適的恒溫控製裝置的加熱係統並能保持 143℃±3℃溫度的隔熱循環空氣
烘箱。
6.12.2.3 試驗壓力和爆破強度試驗裝置應當符合 6.5.2 要求。
6.12.3 試驗程序
6.12.3.1 將軟管組合件連接到能產(chan) 生 011 MPa 的壓力循環裝置上。
6.12.3.2 將壓力循環裝置和軟管組合件注滿符合 ISO 4926 規定的相容的非石油基製動液並排
出空氣。
6.12.3.3 將軟管組合件放置在空氣循環烘箱內(nei) 並在 30 min 內(nei) 使烘箱溫度達到 143℃±3℃。
6.12.3.4 向軟管組合件施加 11 MPa
+0.5
0 MPa 的循環內(nei) 壓時間 60 s±6 s然後降至 0 MPa時間
60 s±6 s。應當在 2 s 內(nei) 達到規定的壓力0 MPa 至 11 MPa11 MPa 至 0 MPa。組合件的壓力
循環應至少進行 150 次。
6.12.3.5 從(cong) 烘箱中取出軟管組合件從(cong) 裝置上卸下軟管組合件並排出液體(ti) 。在室溫空氣中冷卻
軟管組合件時間至少為(wei) 45 min。
6.12.3.6 按 6.5 規定對軟管組合件進行試驗壓力和爆破壓力試驗。
三、刹車管壓力脈衝(chong) 試驗機型號選擇；
|
產(chan) 品名稱 |
製動管高溫脈衝(chong) 試驗機/刹車管壓力脈衝(chong) 試驗機 |
|
|
產(chan) 品型號 |
SUPC_YYMCXT_15 |
|
|
基本原理 |
設備由18luck新利体育旗舰厅（濟南）壓力脈衝(chong) 泵產(chan) 生高壓壓力，再有壓力控製係統完成對測試產(chan) 品的高壓控製和輸送，同時配有計算機數據處理係統，記錄整個(ge) 試驗過程壓力曲線和數據的記錄分析與(yu) 輸出。 |
|
|
|
試驗壓力 |
0~15MPa（壓力無級可調） |
|
控壓精度 |
試驗壓力值上限的+1％，下限的-1％ |
|
|
試驗介質 |
水/液壓油脂/液體(ti) 介質。 |
|
|
壓力控製方式 |
計算機控製/手動 |
|
|
操作方式 |
計算機操作/手動 |
|
|
試樣數量 |
1路（可擴展） |
|
|
結構組成 |
液壓循環係統，壓力控製係統，計算機處理係統，數據采集係統，壓力循環脈衝(chong) 試驗機， |
|
|
適用範圍 |
製動管壓力脈衝(chong) 試驗機/刹車管油壓脈衝(chong) 試驗機/油壓製動管油壓脈衝(chong) 試驗機/液壓壽命試驗機 |
|
