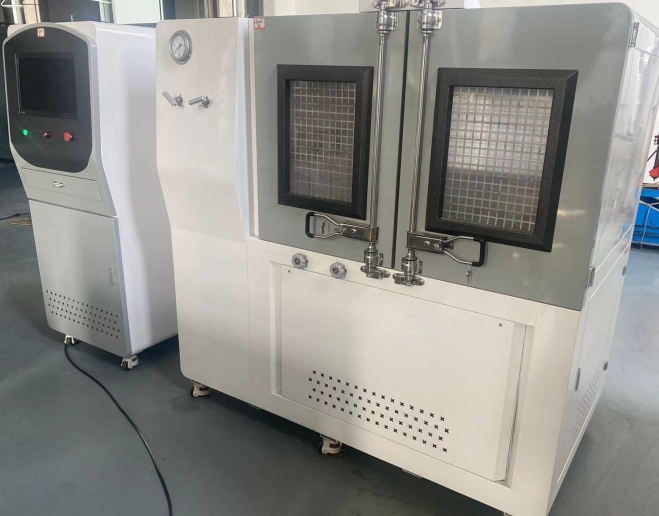

氣瓶瓶閥壓力脈衝(chong) 試驗機瓶閥壓力循環測試台
氣瓶檢測用試驗機
瀏覽：次 2025-06-11 17:27:49
標題：氣瓶瓶閥壓力脈衝(chong) 試驗機瓶閥壓力循環測試台
氣瓶瓶閥壓力脈衝(chong) 試驗機 是一種專(zhuan) 門用於(yu) 測試氣瓶瓶閥在交變壓力（脈衝(chong) 壓力）下的疲勞強度、密封性能及耐久性的專(zhuan) 用設備。它模擬氣瓶在實際使用過程中頻繁充放氣的壓力循環，以驗證瓶閥是否符合相關(guan) 標準；
1. 設備主要功能
-
壓力脈衝(chong) 測試：模擬氣瓶反複充放氣過程，檢測瓶閥的耐壓疲勞性能。
-
密封性測試：在高壓或脈衝(chong) 壓力下檢測閥門的泄漏情況。
-
爆破測試（可選）：測試瓶閥在極端壓力下的失效模式。
-
高低溫環境測試（可選）：結合溫控箱，測試不同溫度下的閥體(ti) 性能。
2. 核心組成部分
| 模塊 | 功能說明 |
|---|---|
| 高壓泵係統 | 提供試驗所需的高壓介質（水、油或氣體），壓力可達 10~100 MPa（視標準要求）。 |
| 脈衝發生器 | 通過伺服控製或氣動增壓方式，實現高頻壓力循環（如 0.5~1 Hz）。 |
| 測試工裝 | 適配不同規格的瓶閥（如 QF-2、CGA 320、W21.8 等接口）。 |
| 數據采集係統 | 實時記錄壓力、循環次數、泄漏量等數據，支持自動停機（如檢測到泄漏或閥體失效）。 |
| 安全防護 | 超壓保護、防爆箱（爆破試驗時使用）、緊急泄壓閥。 |
3. 測試標準與典型參數
| 標準 | 測試壓力範圍 | 脈衝頻率 | 循環次數 | 介質 |
|---|---|---|---|---|
| GB/T 15382 | 1.5×工作壓力 ~ 爆破壓力 | 0.1~1 Hz | 通常 15,000~100,000次 | 水或液壓油 |
| ISO 10297 | 1.5×額定壓力 | ≤1 Hz | ≥15,000次 | 惰性氣體（如氮氣） |
| DOT-CFFC | 2/3×爆破壓力 ~ 工作壓力 | 0.5~1 Hz | ≥10,000次 | 水或氣體 |
4. 典型測試流程
-
安裝瓶閥：將待測瓶閥固定在測試工裝上，連接壓力管路。
-
設定參數：輸入目標壓力、脈衝(chong) 頻率、循環次數（如 30 MPa，1 Hz，50,000次）。
-
開始測試：
-
係統自動進行升壓-保壓-泄壓循環。
-
實時監測泄漏（如氣泡檢測或流量計）。
-
-
判定結果：
-
若循環次數達標且無泄漏→合格。
-
若閥體(ti) 破裂或泄漏超標→不合格。
-
