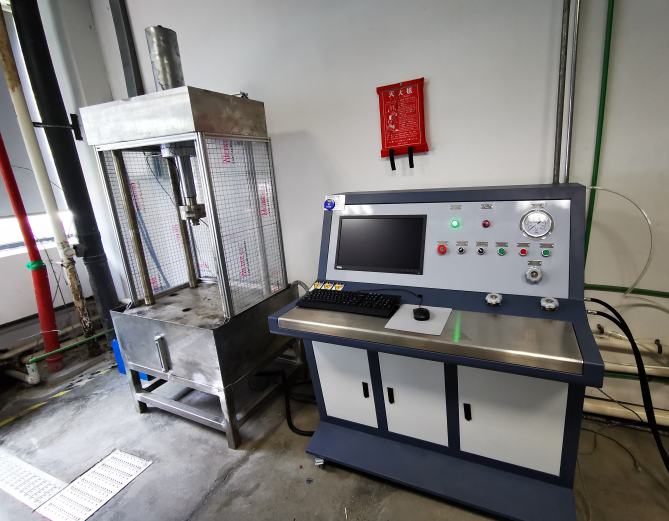

盆式絕緣子水壓測試係統-絕緣子水壓測試裝置
瀏覽：次 2025-04-02 11:58:34
標題：盆式絕緣子水壓測試係統-絕緣子水壓測試裝置
盆式絕緣子是高壓開關(guan) 設備（如GIS）中的關(guan) 鍵部件，其密封性和機械強度直接影響設備的安全運行。水壓測試係統用於(yu) 驗證絕緣子在高壓環境下的性能，確保其無滲漏、無變形或破裂。以下是盆式絕緣子水壓測試係統的核心要點：
1. 係統組成
-
壓力源：高壓水泵或增壓裝置，提供穩定可控的水壓（通常為(wei) 設計壓力的1.3-1.5倍）。
-
測試容器：密封腔體(ti) ，用於(yu) 固定絕緣子並注水加壓。
-
壓力傳(chuan) 感器：實時監測壓力值，精度需達±0.5% FS。
-
控製係統：PLC或計算機控製，設定壓力曲線、保壓時間（如30分鍾）及自動泄壓。
-
數據采集：記錄壓力、時間、溫度等參數，生成測試報告。
-
安全防護：泄壓閥、爆破片和防護罩，防止超壓風險。
2. 測試流程
-
預處理：清潔絕緣子表麵，檢查無可見缺陷。
-
安裝固定：將絕緣子置於(yu) 測試腔，確保密封圈無泄漏。
-
注水排氣：注滿去離子水並排盡空氣。
-
加壓階段：分段加壓至目標值（如0.5 MPa→1.0 MPa→1.5 MPa），每級穩壓2分鍾。
-
保壓測試：維持目標壓力（如1.5倍額定壓力）30分鍾，觀察壓力降（應≤5%）。
-
泄壓檢查：緩慢泄壓後取出絕緣子，檢查形變、裂紋或滲漏。
3. 關鍵參數
-
測試壓力：通常為(wei) 額定壓力的1.3-1.5倍（依據IEC 62271-1或GB/T 11023）。
-
介質溫度：常溫水（20±5℃），避免熱應力影響。
-
合格標準：無滲漏、無永久變形、壓力降達標。
4. 注意事項
-
安全第一：遠程操作，避免人員靠近高壓區域。
-
水質要求：使用去離子水防止電化學腐蝕。
-
環境控製：測試環境溫度穩定，避免熱脹冷縮幹擾結果。
-
設備校準：定期校驗壓力傳(chuan) 感器和流量計。
5. 常見問題與解決
-
壓力不穩：檢查水泵密封性或管路泄漏。
-
滲漏現象：確認密封圈完好或絕緣子存在微裂紋（需X光或超聲複檢）。
-
數據異常：排除傳(chuan) 感器故障或環境振動幹擾。
6. 行業標準
-
IEC 62271-1：高壓開關(guan) 設備通用測試要求。
-
GB/T 11023：高壓開關(guan) 設備六氟化硫密封試驗方法。
-
DL/T 617：氣體(ti) 絕緣金屬封閉開關(guan) 設備技術條件。
通過嚴(yan) 格的水壓測試，可有效篩選出存在缺陷的盆式絕緣子，確保其在長期運行中耐受機械應力和環境變化。如需更詳細的方案設計或設備選型建議，可進一步提供具體(ti) 參數（如絕緣子尺寸、額定壓力等）
