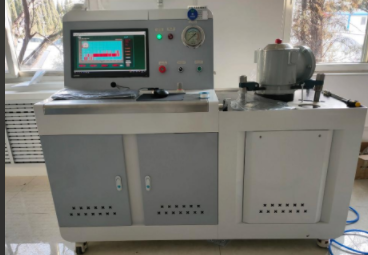

標題：速動油壓繼電器校驗台-油壓繼電器測試台

速動油壓繼電器校驗台是一種用於(yu) 校驗速動油壓繼電器動作特性及密封性能的專(zhuan) 用設備。以下是關(guan) 於(yu) 它的詳細介紹：

工作原理：校驗台通過計算機控製係統控製氣壓調節裝置，如空氣壓縮機、比例閥、進氣電磁閥和放氣電磁閥等，使測試腔內(nei) 的壓力按照設定的速率上升或下降，模擬油浸式電力設備內(nei) 部故障時速動油壓繼電器的工作環境。同時，壓力傳(chuan) 感器實時采集測試腔內(nei) 的壓力值，當壓力達到一定值或壓力變化速率滿足條件時，速動油壓繼電器動作，計算機控製係統記錄下相關(guan) 數據，如動作時間、壓力值等，以此來校驗速動油壓繼電器的動作特性。此外，通過在一定時間內(nei) 保持測試腔內(nei) 的壓力穩定，觀察壓力變化情況，可校驗速動油壓繼電器的密封性能。

結構組成

操作台：是校驗台的主體(ti) ，底部通常安裝有萬(wan) 向輪，便於(yu) 移動。台麵上設有操作機構和安裝機構，台麵下部設有抽屜和置物格，用於(yu) 存放工具和相關(guan) 物品。

操作機構：包括顯示麵板和控製器。顯示麵板上設有液晶顯示器和功能按鈕，如開機按鈕、複位按鈕、鬆開按鈕、壓緊按鈕等，方便操作人員進行參數設置和操作。控製器內(nei) 設有微處理器、按鍵輸入模塊、數據采集模塊、顯示模塊、存儲(chu) 模塊、輸出打印模塊以及數據傳(chuan) 輸模塊等，負責整個(ge) 校驗過程的控製和數據處理。

安裝機構：包括壓緊機構和過渡盤。壓緊機構用於(yu) 固定待校驗的速動油壓繼電器，通常由上壓板和下壓板組成，可實現自動壓緊和鬆開。過渡盤用於(yu) 連接待校驗速動油壓繼電器和測試腔，保證密封性能。

測試腔：位於(yu) 工作台內(nei) 部，是校驗速動油壓繼電器密封性能和動作特性的關(guan) 鍵部件。其上端與(yu) 速動油壓繼電器通過對接法蘭(lan) 、過渡法蘭(lan) 相互連通，下端設有氣壓調節裝置。

氣壓調節裝置：包括進氣管道和出氣管道，進氣管道上設有空氣壓縮機、比例閥和進氣電磁閥，放氣管道上設有放氣電磁閥，還設有壓力傳(chuan) 感器，用於(yu) 實時監測測試腔內(nei) 的壓力。

接點容量模擬電路：部分校驗台還設有接點容量模擬電路，包括可調交流恒流源、可調直流穩壓電源、電阻和測試接點等，用於(yu) 模擬速動油壓繼電器所處的電路環境，校驗其在不同接點容量下的動作特性
