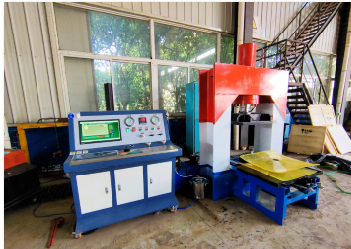

盆式絕緣子水壓試驗機設備核心技術參數

精準控壓·安全高效·智能便捷，適配多規格試樣水壓測試，全程自動化管控，滿足嚴(yan) 苛試驗標準

一、核心壓力性能

• 試驗壓力：≥5MPa，適配中高壓試驗需求，穩定承壓無波動
• 控製精度：≤±1%，精準把控試驗壓力，保障測試數據可靠性
• 顯示分辨率：≤0.001MPa，壓力數值清晰可見，細微變化精準捕捉

二、結構與工作台配置

• 框架結構：超強承載設計，承載能力≥200噸，穩固耐用，適配重型試樣測試
• 工作台：單工位設計，支持試樣最大直徑≤700mm；便捷試樣吊裝、夾具快速更換，預留應變傳感器安裝接口；整體操作便捷，全防護設計，防水防爆，杜絕試驗安全隱患
• 試樣規格：最大直徑700mm，配套不少於4種規格，覆蓋多場景試樣測試需求

三、試驗工裝與介質

• 試驗工裝：液壓自動夾緊，夾緊力可按需自動調節；一鍵完成自動充水、排氣，無需人工幹預；電動控製上下料，高效便捷；配套不同規格試樣專用墊片及套環工裝，適配性更強
• 試驗介質：采用清水作為試驗介質，配備自動過濾循環係統，節能環保，降低試驗成本

四、安全與監控配置

• 試驗艙：全封閉安全防爆設計，內置碎樣收集裝置，避免試樣破裂飛濺；配套防爆攝像，試驗全過程可視化監控，可追溯、可複盤

五、智能控製與數據管理

• 控製方式：微機電腦專用試驗軟件，全自動化操作；試驗數據自動記錄、永久存儲，壓力曲線實時動態顯示；試驗結果自動判定，一鍵生成標準化試驗報告；支持遠程數據傳輸，實現異地監控、數據共享

六、三軸驅動吊裝平台

• 框架自立式結構，承載能力300kg，最大高度≤2800mm，適配設備整體布局
• 可實現X\Y\Z三軸向電動精準運動，運行平穩、停止自鎖，安全可靠
• 專為試樣及工裝吊裝設計，操作便捷，與水壓試驗主機一體化結合，大幅提升試驗效率

七、通用配置

• 電源：三相五線AC380V，功率≤6kW，能耗低，適配常規工業供電
• 設備尺寸：主機空間≤3000×1300×2600mm（長×寬×高），緊湊布局，節省場地空間
