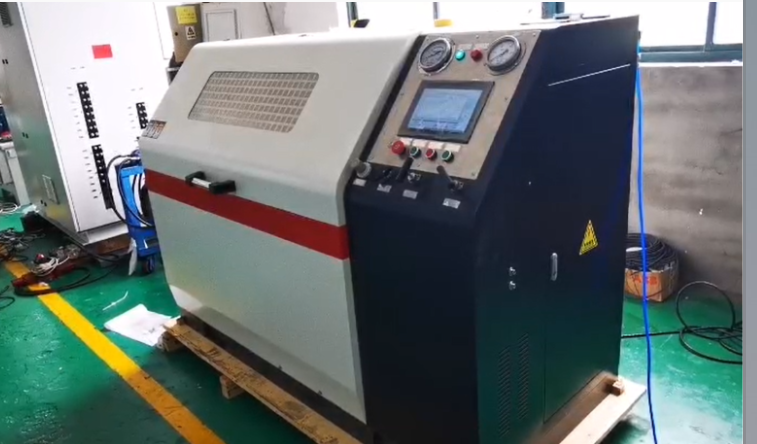

連接器耐久拔插試驗機-快速連接器拔插測試台

連接器耐久拔插試驗機是一種專(zhuan) 門用於(yu) 測試連接器在多次插拔操作後的性能和耐久性的設備。這種設備可以模擬連接器在實際使用過程中的插拔情況，評估其機械和電氣性能。以下是關(guan) 於(yu) 連接器耐久拔插試驗機的詳細信息和測試方法。

1. 設備介紹

連接器耐久拔插試驗機主要由以下部分組成：

    機械部分：用於實現連接器的自動插拔操作，包括插拔機構、夾具等。
    控製係統：用於設置和控製插拔次數、速度、力度等參數。
    數據采集係統：用於監測和記錄測試過程中連接器的性能數據，如接觸電阻、插拔力等。

2. 測試方法
2.1 設備準備

    安裝連接器：將待測連接器固定在試驗機的夾具上，確保安裝牢固且符合測試要求。
    設置測試參數：在控製係統中設置插拔次數、速度、力度等參數，根據具體測試標準和要求進行設定。

2.2 測試過程

    啟動測試：啟動試驗機，試驗機將按照設定的參數自動進行插拔操作。
    監測和記錄：在測試過程中，實時監測連接器的插拔力、接觸電阻等參數，並記錄相關數據。
    異常處理：如果在測試過程中發現異常情況，如插拔力過大或接觸電阻異常，試驗機將自動報警並停止測試。

2.3 測試結束

    數據分析：測試結束後，分析和處理測試過程中記錄的數據，評估連接器的性能。
    外觀檢查：檢查連接器的外觀是否有損壞或變形。
    性能評估：根據測試結果評估連接器的耐久性和性能，判斷其是否滿足相關標準和要求。

3. 測試標準

連接器耐久拔插試驗通常參考以下標準進行：

    IEC 60512：連接器基本測試和測量方法標準。
    GB/T 5095：中國國家標準，規定了電子設備用連接器的測試方法。
    MIL-STD-1344：美國軍用標準，規定了電子連接器的測試方法。

4. 注意事項

    設備校準：在測試前，確保試驗機已經過校準，確保測試結果的準確性。
    連接器固定：確保連接器在試驗機上安裝牢固，避免測試過程中鬆動或移位。
    參數設置：根據具體測試要求合理設置測試參數，避免對連接器造成不必要的損壞。
    數據記錄：確保測試過程中的數據記錄完整、準確，以便後續分析和評估。

通過使用連接器耐久拔插試驗機，可以有效評估連接器在多次插拔操作後的性能，確保其在實際應用中的可靠性和耐久性。
