加氫機拉斷閥測試係統-拉斷閥拉斷測試台
氣密性試驗機
瀏覽：次 2024-05-20 23:22:06
標題：加氫機拉斷閥測試係統-拉斷閥拉斷測試
滿足標準GB/T31138-2022加氫機中的7.4.11 拉斷閥測試；
產(chan) 品概述：
根據需求，對加氫機中的拉斷閥進行拉斷性能測試，檢測產(chan) 品的拉斷力是否符合標準；計算機自動控製，實現產(chan) 品的自動檢測，並可輸出曲線和報告；
二、技術參數
量參數
1.最大試驗力： 1.5kN（可另加配傳(chuan) 感器來擴展測力範圍）
2.準確度等級： 0.5級
3.試驗力測量範圍： 0.4%～100%FS（滿量程）
4.試驗力示值誤差： 示值的±0.5%以內(nei)
5.試驗力分辨率： 最大試驗力的±1/300000
全程不分檔，且全程分辨率不變
6.大變形測量範圍： 10～800mm
7.大變形示值相對誤差：±1%
8.大變形分辨率： 0.008mm
9.位移示值誤差： 示值的±0.5%以內(nei)
10.位移分辨率： 0.025μm
11、位移速率調節範圍：0.001～500mm/min
12、變形速率調節0.005～5%FS/s
13、 軟件為(wei) 專(zhuan) 利軟件 ，不牽扯到第三方的知識產(chan) 權；
相關(guan) 推薦：
裝置說明
緊急脫開係統emergency
release
couplings在船用及陸用鶴管中最大程度的確保了流體(ti) 輸送中的安全性。通過一個(ge) 簡單而獨特的設計，當鶴管超過了操作係統的額定量時，這種係統在鶴管中可以全自動的安全斷開而無任何泄漏。其優(you) 點是危險發生時確保觸發、瞬間閉合閥門、極少的滴漏和相對小的壓力損失。拉斷機構既要保證“緊急脫離”時使設備能夠自動、快速脫離；又要保證脫離前有
“緩衝(chong) 期”，避免常規操作時出現“脫離”，影響正常裝卸作業(ye) 。

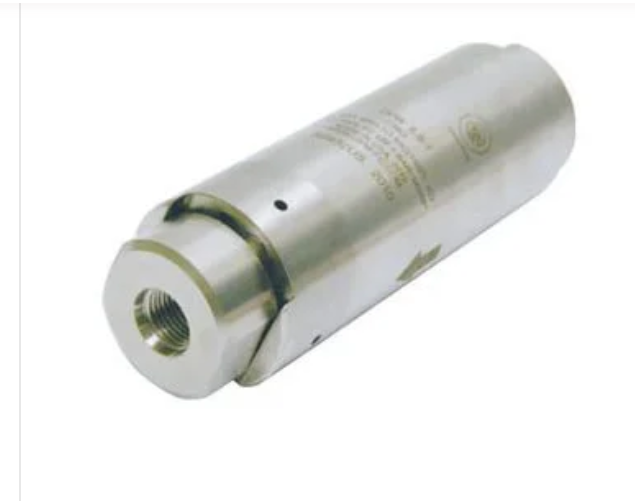

拉斷閥，作為(wei) 斷點，應該有準確的拉斷設定力，而不應該是個(ge) 範圍值。拉斷閥，更常用的屬性是連接點。因此，不合格的拉斷閥，會(hui) 存在泄露現象，或者成為(wei) 傳(chuan) 輸管路效率的瓶頸。
從(cong) 脫開方式來分，有螺栓致斷型、繩索型（環脫扣技術）；
從(cong) 應用角度來分，有工業(ye) 拉斷閥（化學品、石油衍生品）、超低溫拉斷閥（工業(ye) 氣體(ti) 、LNG）、海用拉斷閥；
從(cong) 結構上來分，有翻板結構和提升閥結構（又稱錐閥結構）
其中，翻板結構，可解決(jue) 單螺栓未斷而導致的泄露問題，安全性更高。另外，流道的順暢，意味著低流阻、高流量，整個(ge) 傳(chuan) 輸係統的能耗更低。
大尺寸拉斷閥中，翻板式，由於(yu) 結構原因，其自重要遠低於(yu) 錐閥結構。這樣，在大型輸油臂上的安裝，可減少臂重，方便設計的選型。
