140Mpa高壓氣體(ti) 密封性測試裝置(借鑒參數)

18新利体育入口

瀏覽:次 2024-09-11 10:02:22

該係統由氣密封試驗子係統、數據采集圖像監控子係統兩(liang) 部分組成。



(一) 氣密封試驗子係統

1. 技術參數

額定工作壓力

140MPa

試壓範圍

0-140MPa

標態流量

1m³/min

試驗介質

純淨的空氣

控製方式

手動

控製回路數

一路

壓力測試精度

±0.25% 級

驅動氣源

≤10bar, 最大耗氣量4.5m³/min

2. 係統原理

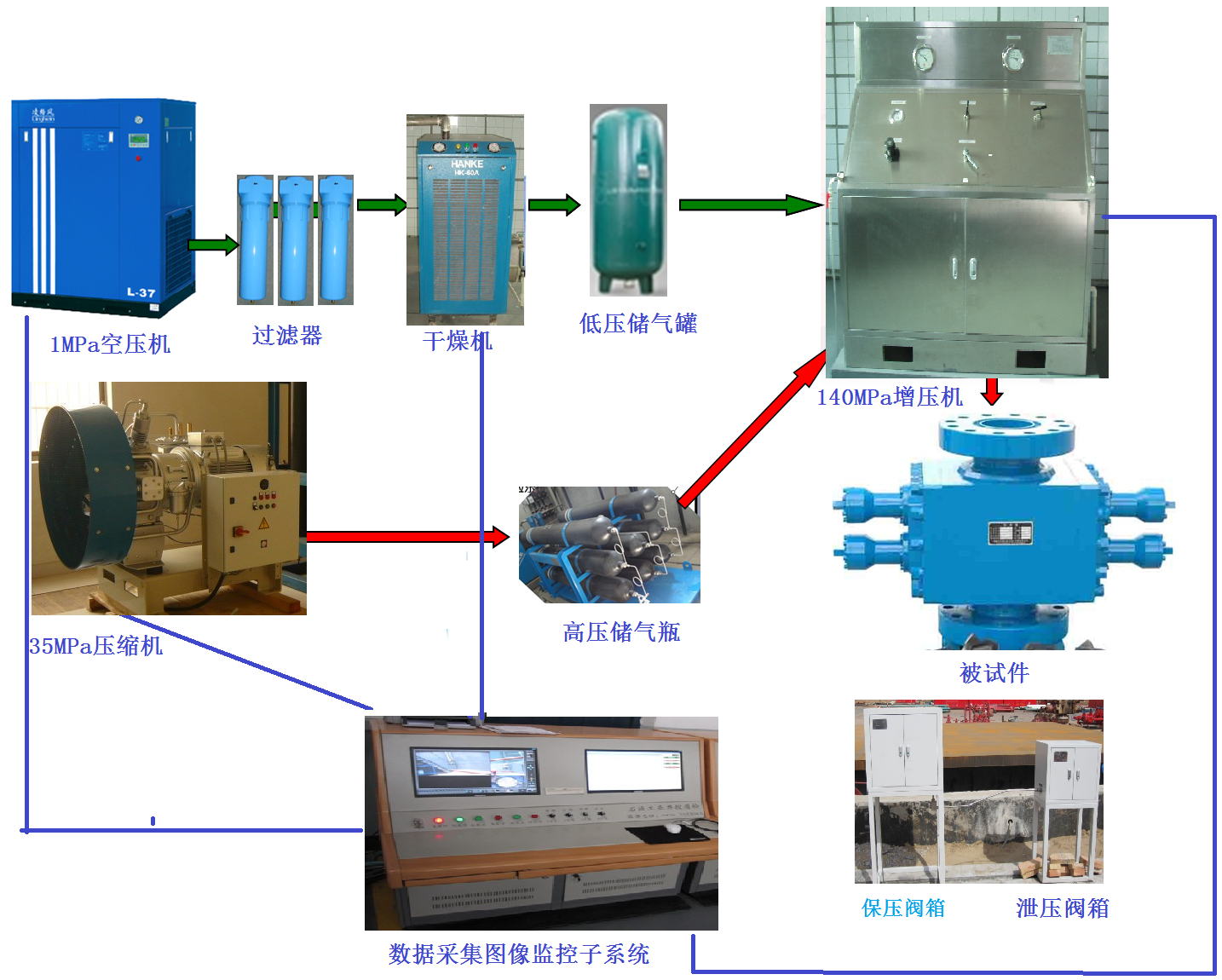

試驗過程,先將高壓壓縮機啟動,先將高壓儲(chu) 氣罐充壓至35MPa,當試驗開始時,先打開充壓閥向被測試件中充氣,直至平衡壓力為(wei) 35MPa左右,然後啟動增壓係統,向被測試件中充氣至所需試驗壓力70MPa。

140Mpa高壓氣體(ti) 密封性測試裝置(借鑒參數)

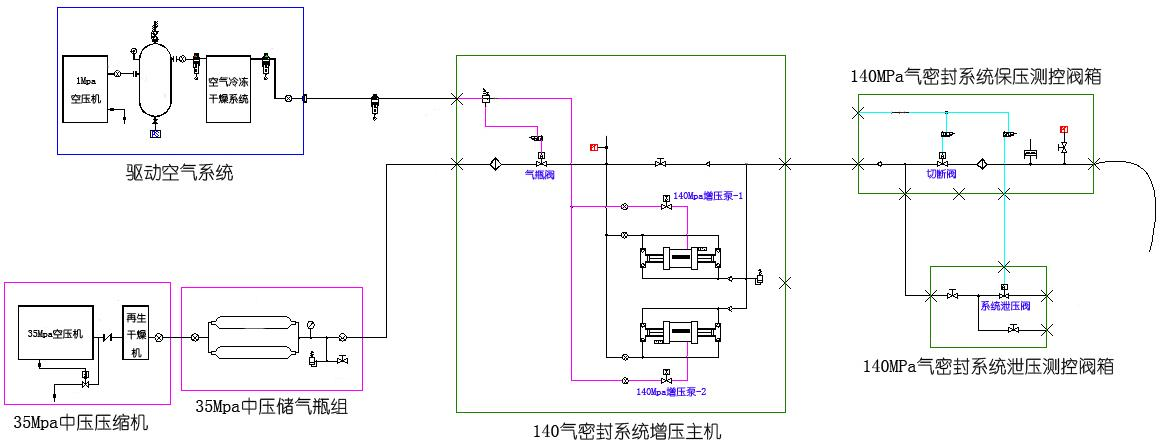

3:係統流程原理圖

140Mpa高壓氣體(ti) 密封性測試裝置(借鑒參數)



3. 係統配置

低壓壓縮機係統

空壓機

冷幹機

北京通平(三級過濾)

低壓儲(chu) 氣罐

低壓管路及閥門

高壓壓縮機係統

壓縮機

空氣處理幹燥係統

300L高壓蓄氣罐

中壓管路及閥門

增壓台

氣動泵--美國

氣動三聯件-上海

氣控閥--美國

—美國

高壓傳(chuan) 感器

高壓管--美國

控製閥箱

閥門及管件

1) 低壓壓縮機係統

本部分主要為(wei) 整套試驗係統提供純淨的低壓氣源,用來給提供動力源並控製增壓泵的壓力和流量,以及用來控製所有高壓氣動截止閥的開關(guan) 。

140Mpa高壓氣體(ti) 密封性測試裝置(借鑒參數)由螺杆壓縮機、過濾器、冷幹機、儲(chu) 氣罐、低壓管路及閥門(壓力開關(guan) 、單向閥、電磁閥、球閥等)等組成,滿足氣壓1.0MPa,排量不小於(yu) 4.1Nm3/min,氣體(ti) 淨化級別達到 四級標準。

a、空壓機

功率:30KW

排量:4.4Nm3/min@1MPa

噪音:65±2

尺寸:1460×980×1410mm





b、冷幹機

冷幹機是根據冷凍除濕原理,將來自上遊的飽和壓縮空氣冷卻到一定的露點濕度,凝析出大部分的液態水並夾帶塵和油,經氣液分離器分離後由自動裝置排出機外。因其運行可靠、操作簡單、維護方便而成為(wei) 空氣淨化設備的首選機種。

處理風量

6.6m³/min

壓縮機功率

0.951KW

入口溫度

≤80°C

環境溫度

≤45°C

工作壓力

1.0Mpa

壓力露點

1.7°C—8°C

電源

220V/ 50HZ

製冷劑

R-22; R-134; R-407



140Mpa高壓氣體(ti) 密封性測試裝置(借鑒參數)
