打壓設備

1、設備概述

打壓設備是用於(yu) 通過油壓試驗檢查焊接性能和油道通暢性，保證液力傳(chuan) 動的穩定性，試驗台具有加溫、過濾（過濾精度10μm）、防塵功能，油品加溫溫度最高到150℃，試驗台整體(ti) 布局規整，便於(yu) 維護清理。四周透明封閉，兩(liang) 側(ce) 配備自動感應門。

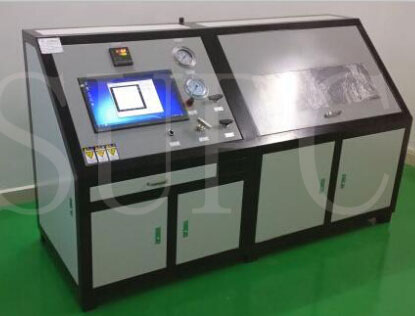

設備示意圖

2、設備特點與(yu) 結構

一、功能與(yu) 結構

1. 采用油作為(wei) 試壓介質，可以實現不小於(yu) 10Mpa壓力等級的壓力試驗。 2. 整個(ge) 試驗過程全部電腦自動控製，所有的試驗設定和操作都可在自動控製台完成，也可以手動遠程單獨控製各個(ge) 閥門，實現全方位試壓的無人現場。 3. 計算機自動生成壓力、時間曲線，實時顯示，並將各種數據存儲(chu) ，隨時可打印出中英文檢驗報告。 4. 試驗台應具有加溫、過濾（過濾精度10μm）、防塵功能，油品加溫溫度最高到150℃。 5. 試驗裝置由液壓泵站、試驗連接管路及專(zhuan) 用測量儀(yi) 表（含壓力表、流量計，測量精度：0.01）組成。 6. 試驗時通過試驗連接管路分別連接外轂總成上8個(ge) 液壓油路，每組油路單獨測量，要求（3±0.05）MPa下保壓，保壓時間10-20分鍾，（80±5）℃下測量各組液壓油路的泄露量小於(yu) 4L/min。試驗壓力可調，試驗裝置在試驗過程中具有防油液噴濺。 7. 試驗裝置應具備循環用油功能，油箱存儲(chu) 量不小於(yu) 100升。 8. 設備具有計算機自動卸壓和手動卸壓雙重卸壓裝置，更加安全可靠。 9. 電氣控製部分遵循電器行業(ye) 標準，采用知名品牌工控計算機和數據采集卡，控製性能穩定，數據真實可靠。 10. 試驗數據及結果上傳(chuan) 至終端數據庫。

二、設備特點

1. 數據自動儲(chu) 存，並上傳(chuan) 確保產(chan) 品追溯性。 2. 可實現不用壓力等級的壓力切換。 3. 自動生成壓力、時間曲線。 4. 設備具有計算機自動卸壓和手動卸壓雙重卸壓裝置。
