水冷接頭流阻測試台-服務器水冷接頭流阻試驗機（專(zhuan) 用機）
瀏覽：次 2025-05-24 17:32:47

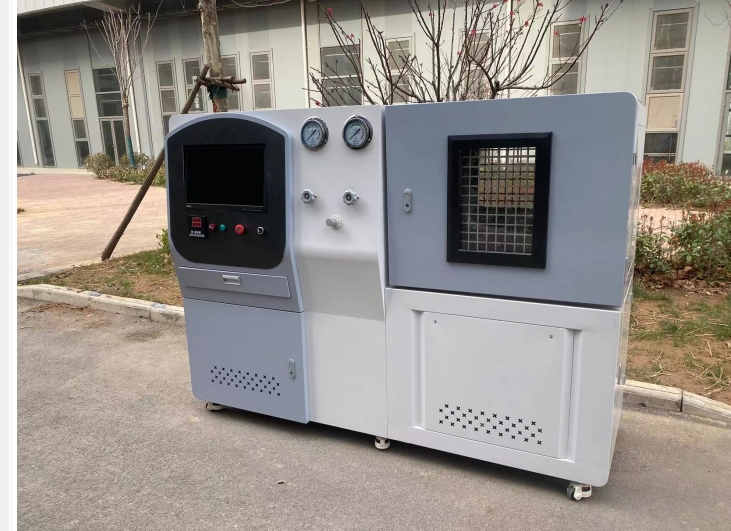

水冷接頭流阻測試台-服務器水冷接頭流阻試驗機（專(zhuan) 用機）
1. 產(chan) 品簡介
服務器冷卻接頭流阻試驗機是專(zhuan) 為(wei) 數據中心服務器液冷係統設計的精密測試設備，用於(yu) 評估液冷接頭、快插接頭、冷卻管路、冷板等關(guan) 鍵部件的流體(ti) 阻力特性（壓降-流量關(guan) 係）。通過模擬實際工況下的流量、壓力及溫度條件，確保被測件（DUT）的流阻性能符合散熱效率、能耗及係統兼容性要求，適用於(yu) 研發驗證、來料質檢及生產(chan) 批次檢測。
2. 應用場景
-
數據中心液冷係統：服務器CPU/GPU液冷接頭、歧管、快插接頭。
-
高功率電子設備：AI芯片、5G基站液冷模塊。
-
散熱部件廠商：冷板、微通道散熱器的流阻一致性測試。
-
第三方檢測機構：依據行業(ye) 標準對液冷元件進行性能認證。
3. 核心測試功能
-
流量-壓降測試：精確測量冷卻接頭在不同流量（如0.5~20 L/min）下的壓力損失（ΔP）。
-
流阻係數分析：自動計算雷諾數（Re）、摩擦係數（λ），生成ΔP-Q特性曲線。
-
泄漏檢測（可選）：在額定壓力下檢測接頭密封性。
-
溫度模擬（可選）：控製冷卻液溫度（10°C~60°C），測試溫變對流阻的影響。
-
多工位測試（可選）：支持同時測試多個(ge) 接頭，提升效率。
4. 設備組成
| 模塊 | 功能說明 |
|---|---|
| 流體動力係統 | 無脈動離心泵/齒輪泵，流量範圍0.1~30 L/min（可調），配備穩壓罐減少波動。 |
| 高精度傳感器 | 電磁流量計（±0.3% FS）、差壓傳感器（±0.1% FS），確保數據準確性。 |
| 溫度控製單元 | 恒溫水槽或PID控溫模塊，維持測試介質（水/乙二醇溶液）溫度穩定。 |
| 夾具與接口適配 | 兼容主流服務器接頭標準（如QD快插、G1/4螺紋、Barb接頭），快速更換設計。 |
| 數據采集與控製 | PLC+工控機係統，實時顯示流量、壓力、溫度數據，支持STEP流量階梯測試。 |
| 測試軟件 | 圖形化界麵（中/英文），自動生成報告（含ISO 1217標準格式），支持數據導出CSV。 |
5. 技術參數（典型配置）
-
流量範圍：0.1~30 L/min（可擴展至50 L/min）。
-
壓力範圍：0~0.6 MPa（更高壓力可定製）。
-
控溫精度：±1°C（選配）。
-
測試精度：流量±0.5% FS，壓差±0.5% FS。
-
測試介質：去離子水、25%乙二醇溶液（兼容客戶指定冷卻液）。
-
電源：AC 220V/50Hz，功率≤2 kW。
6. 設備特點
-
高兼容性：適配多種服務器液冷接頭（如Intel OCP、Google/AWS定製接口）。
-
低流量精度：針對微通道接頭優(you) 化，低流量段（<1 L/min）仍保持高分辨率。
-
防腐蝕設計：管路與(yu) 接觸部件采用316不鏽鋼或PTFE材質，避免冷卻液腐蝕。
-
自動化操作：一鍵啟動測試，自動判定合格/不合格（預設閾值報警）。
-
安全防護：具備壓力超限停機、漏電保護、液體(ti) 泄漏傳(chuan) 感器。
7. 測試標準與報告
-
遵循標準：
-
行業(ye) 規範：ANSI/BICSI 002（數據中心液冷設計）、OCP Open Rack標準。
-
企業(ye) 標準：客戶自定義(yi) 測試協議（如ΔP≤15 kPa @10 L/min）。
-
-
報告輸出：
-
ΔP-Q曲線圖、流阻係數表。
-
測試結論（Pass/Fail）、批次統計（CPK分析）。
-
8. 選型與定製
-
基礎型：單工位，常溫測試，滿足基本流阻檢測需求。
-
高級型：多工位+溫控，適用於(yu) 高精度研發驗證。
-
全自動型：集成機械臂自動裝卸被測件，對接生產(chan) 線。
提示：提供被測接頭的接口尺寸、工作流量範圍及壓力要求，可快速定製解決(jue) 方案。
9. 典型用戶
-
服務器廠商（如Dell、HPE、浪潮）的液冷部件質檢部門。
-
液冷接頭供應商（如CPC、Stäubli、國內(nei) 快插廠商）。
-
數據中心運維方（測試老舊接頭性能衰減）。
該設備可顯著提升服務器液冷係統的可靠性，避免因流阻過大導致散熱不均或泵功耗激增的問題
