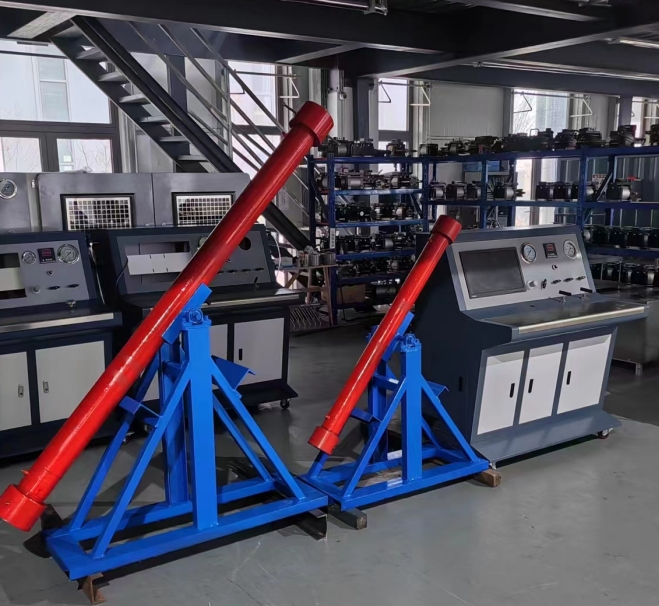

線纜縱向水壓試驗機-電纜橫向水壓測試裝置

概述：

線纜縱向水壓試驗機和電纜橫向水壓測試裝置是用於(yu) 檢測電纜/光纜在不同方向水壓作用下的密封性能、機械強度及防水能力的專(zhuan) 業(ye) 設備，主要應用於(yu) 電力電纜、海底電纜、通信光纜等產(chan) 品的質量驗證。以下是兩(liang) 類設備的詳細說明及對比：

一、線纜縱向水壓試驗機

1. 功能與(yu) 用途

    測試方向：模擬水沿電纜軸向（縱向）滲透的壓力環境。

    核心檢測項：

        電纜護套、絕緣層的縱向防水密封性。

        在長期水壓下的結構穩定性（如海底電纜的長期服役性能）。

    適用標準：

    IEC 60502-2、GB/T 12706.2（電力電纜）；YD/T 901（通信光纜）。

2. 典型參數

項目 參數範圍

壓力範圍 0.1~10 MPa（可定製更高）

測試時間 24~1000小時（根據標準要求）

樣品長度 1~10米（需密封端頭處理）

控製精度 ±1% FS

3. 試驗流程

    樣品製備：截取電纜段，兩(liang) 端用密封接頭封閉。

    注水加壓：從(cong) 一端注入水，逐步升壓至目標值並保壓。

    檢測判定：

        觀察另一端是否滲水；

        測試後解剖電纜檢查內(nei) 部滲透情況。

二、電纜橫向水壓測試裝置

1. 功能與(yu) 用途

    測試方向：模擬水從(cong) 電纜徑向（橫向）擠壓的工況（如深水環境）。

    核心檢測項：

        外護套的抗壓潰能力；

        電纜在高壓水下的徑向形變和絕緣性能。

    適用標準：

    IEEE 1580（海底電纜）；IEC 60840（高壓電纜）。

2. 典型參數

項目 參數範圍

壓力範圍 0.5~50 MPa（深水電纜可達100 MPa）

測試介質 清水或模擬海水

樣品直徑 10~300 mm

數據采集 實時監測壓力、形變、泄漏量

3. 試驗流程

    樣品安裝：將電纜置於(yu) 高壓艙內(nei) ，密封艙體(ti) 。

    注水加壓：通過液壓係統施加徑向水壓。

    性能測試：

        保壓期間檢測電纜的電氣性能（如絕緣電阻）；

        泄壓後檢查護套是否破裂或永久變形。

三、縱向 vs 橫向水壓測試對比

特性 縱向水壓試驗機 橫向水壓測試裝置

壓力方向 軸向（平行電纜） 徑向（垂直電纜表麵）

主要失效風險 端頭密封失效、縱向滲水 護套壓潰、絕緣層損傷(shang)

典型應用 通信光纜、低壓電力電纜 海底電纜、深海裝備用纜

設備結構 線性密封管道+壓力泵 圓柱形高壓艙+液壓係統
