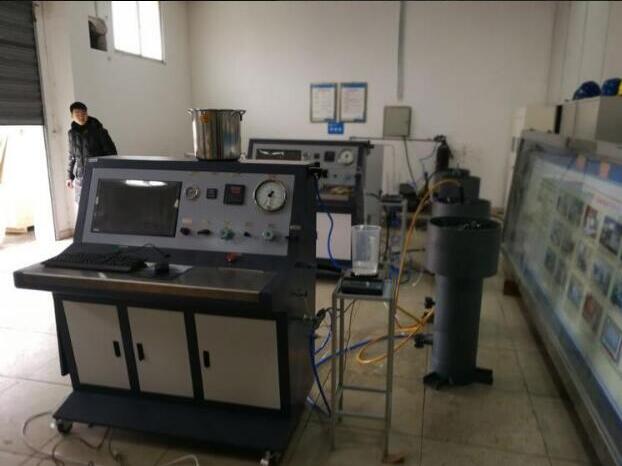

呼吸氣瓶水壓試驗機|呼吸器氣瓶水壓測試台(技術分析）
瀏覽：次 2022-05-09 08:26:22
標題：呼吸氣瓶水壓試驗機|呼吸器氣瓶(技術分析）
一、產(chan) 品資料：
18luck新利体育旗舰厅生產(chan) 的呼吸氣瓶水壓試驗機|呼吸器氣瓶是英語檢測呼吸氣瓶、消防呼吸器，呼吸鋼瓶，碳纖維纏繞瓶等瓶體(ti) 的耐水壓，外測法水壓，標準的水壓試驗機的檢測功能，係統配有天平稱量係統可以針對於(yu) 呼吸氣瓶做標準水壓時的膨脹量檢測的方式，通過計算機可直接輸出測試報告和壓力曲線曲線，並直接計算膨脹變形率，實現對於(yu) 產(chan) 品的自動化檢測的需求；
二、引用標準：
標準瓶應用工況：
國標GB/T92511997規定：采用外測法進行水壓試驗時，試驗裝置的停用時間大於(yu) 2小時重新使用需要校驗試驗裝置。
（1）壓力容器、單個(ge) 鍋筒和整裝出廠的焊製鍋爐 水壓試驗標準瓶，標準瓶，試驗壓力可選擇。
（2）集箱和其他類似的部件，應該用1.5倍的設計壓力進行水壓試驗。
三、標準瓶校驗試驗裝置的注意事項：
1標準瓶充水後必須注意防凍；
2標準瓶充水放置時應注意防止腐蝕；
3標準瓶長期不用時，應倒淨試驗用水並進行內(nei) 腔幹燥處理後保存；
4避免標準瓶被磨損，宜將標準瓶放置在軟質地麵上，搬運標準瓶時不得在硬質地麵上拖行
四、測試原理，
氣瓶外測法水壓測試機主要用於(yu) 對受試氣瓶進行耐壓試驗同時獲得受試瓶的容積殘餘(yu) 變形率，采用計算機控製。其工作原理為(wei) ：將受試瓶置於(yu) 一個(ge) 特製的水套內(nei) ，采用高壓泵對受試瓶進行增壓，達設定壓力後自動進入保壓狀態，對受試瓶進行耐壓試驗，與(yu) 此同時，氣瓶在試驗壓力下體(ti) 積膨脹，把水套內(nei) 的一部分水擠壓到量杯中，這部分水量就是受試驗瓶的容積變形量，通過水量采集係統傳(chuan) 輸至工控機中，氣瓶卸壓後，彈性變形消失，於(yu) 是量杯中的水又返回至水套內(nei) ，未返回的水量是受試瓶的容積殘餘(yu) 變形量，通過水量采集係統傳(chuan) 輸至工控機，容積殘餘(yu) 變形量與(yu) 全變形量的百分比就是氣瓶的容積殘餘(yu) 變形率。
五、設備參數：
(1)測試壓力：0-45MPa
(2)測試範圍：氣瓶外徑：φ80~185mm氣瓶長度：600 -1000mm
(3)工作氣源壓力：0.6-0.8MPa
(4)工作氣源流量：≥1m3/min
(5)外接電源電壓：220V /50Hz
(6)控製采用：18luck新利体育旗舰厅專(zhuan) 利軟件
軟件程序：基於(yu) labview程序開發環境作為(wei) 平台；
注：市場上好多單位標準的69mpa ，呼吸氣瓶測試的壓力範圍是45mpa 之前客戶有誤區 認為(wei) 需要測試到69mpa， 其實這個(ge) 69mpa是根據國外進口泵輸出最大的壓力範圍是10000PSI來定義(yi) 的；
