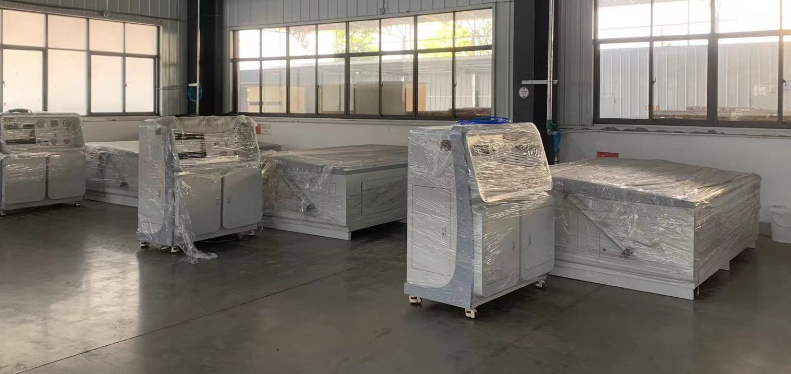

標題：燃油係統柔性導管氣密，水壓爆破，撓曲，脈衝(chong) 試驗機

18luck新利体育旗舰厅生產(chan) 的燃油係統柔性導管氣密，水壓爆破，撓曲測試以及壓力脈衝(chong) 設備適用於(yu) ：工作溫度－55℃～100℃，工作壓力不大於(yu) 2 MPa 的燃油係統導管柔性連接(以下簡稱柔性連接)的製造、安裝、試驗和驗收等領域；

一、柔性連接導管的氣密性測試項目：

柔性連接內(nei) 部充入 2 倍工作壓力的幹燥壓縮空氣，保持 3 min 後，不應出現泄漏(出現氣泡)、零件 卡死、永久變形或損壞。

測試方法：試驗件浸入水中，充入幹燥的壓縮空氣，加壓至 2 倍工作壓力，保持 3 min。結果應 符合 額定壓力的要求。

二、柔性連接導管的水壓爆破測試項目：

柔性連接內(nei) 部充入 3 倍工作壓力的航空煤油並保持 5 min 後，不應出現滲漏或破壞，但允許有永久 變形。

測試方法：

三、柔性連接導管的撓曲測試試項目：

柔性連接進行 28800 次撓曲循環後，不應出現滲漏(外表濕潤)、裂紋或損壞。撓曲試驗後，應進行 驗證壓力試驗。

測試方法：將試驗件(圖 1)按圖 7 所示安裝在夾具上，一端剛性固定，另一端偏心安裝，使兩(liang) 導管之間保持 3˚ 角度偏移。導管與(yu) 導管之間僅(jin) 由卡箍約束。充入航空煤油，按表 6 規定的撓曲試驗順序將試驗件進行 ±0.5˚撓曲運動(方向見圖 7)，頻率為(wei) (60±5)cpm。結果應符合 3.7.8 的要求。

四、柔性連接導管的壓力脈衝(chong) 測試試項目：

柔性連接進行 50000 次脈衝(chong) 循環後，不應出現滲漏、裂紋或損壞。脈衝(chong) 試驗後，應進行驗證壓力試驗；

測試方法：將組件按圖 8 所示安裝在試驗台上，充入航空煤油，脈衝(chong) 波形見圖 9，循環速率為(wei) (30±5)cpm。試 驗順序如下：

a) 在室溫下，進行 25000 次循環；

b) 在(100±3)℃下，保持 1 h，之後進行 25000 次循環。 脈衝(chong) 試驗結果應符合 3.7.9 的要求。 脈衝(chong) 試驗後，按 4.4.4 進行驗證壓力試驗，結果應符合 3.7.2 的規定。之
